风机是一种用于压缩和输送气体的机械，从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。

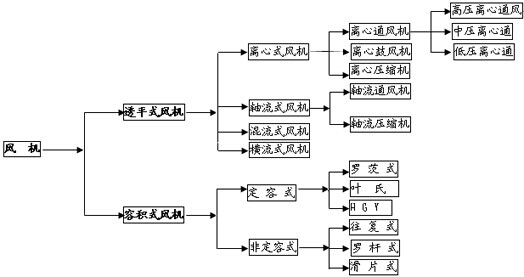

　　风机分类及用途：

　　按作用原理分类

　　透平式风机--通过旋转叶片压缩输送气体的风机。

　　容积式风机—用改变气体容积的方法压缩及输送气体机械。

　　按气流运动方向分类

　　离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。

　　轴流式风机—气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后近似在园柱型表面上沿轴线方向流动。

　　混流式风机—气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。

　　横流式风机—气体横贯旋转叶道，而受到叶片作用升高压力。

　　按生产压力的高低分类(以绝对压力计算)

　　通风机—排气压力低于112700Pa;

　　鼓风机—排气压力在112700Pa~343000Pa之间;

　　压缩机—排气压力高于343000Pa以上;

　　通风机高低压相应分类如下(在标准状态下)

　　低压离心通风机：全压P≤1000Pa

　　中压离心通风机：全压P=1000~5000Pa

　　高压离心通风机：全压P=5000~30000Pa

　　低压轴流通风机：全压P≤500Pa

　　高压轴流通风机：全压P=500~5000Pa

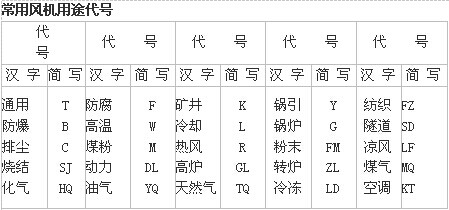

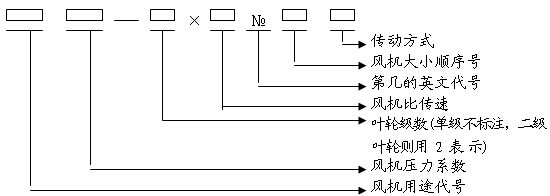

　　一般通风机全称表示方法

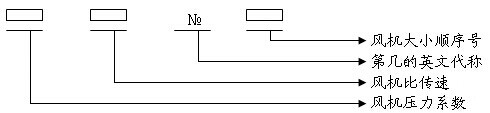

　　型式和品种组成表示方法

　　压力:离心通风机的压力指升压(相对于大气的压力),即气体在风机内压力的升高值或者该风机进出口处气体压力之差。它有静压、动压、全压之分。性能参数指全压(等于风机出口与进口总压之差),其单位常用Pa、KPa、mH2O、mmH2O等。

　　流量:单位时间内流过风机的气体容积,又称风量。常用Q来表示,常用单位是;m3/s、m3/min、m3/h(秒、分、小时)。(有时候也用到“质量流量”即单位时间内流过风机的气体质量,这个时候需要考虑风机进口的气体密度,与气体成份,当地大气压,气体温度,进口压力有密切影响,需经换算才能得到习惯的“气体流量”。

　　转速：风机转子旋转速度。常以n来表示、其单位用r/min(r表示转速，min表示分钟)。

　　功率：驱动风机所需要的功率。常以N来表示、其单位用Kw。

　　风机常用参数、技术要求：

　　一般通、引风机：全压P=….Pa、流量Q=…m3/h、海拔高度(当地大气压)、传动方式、输送介质(空气可不写)、叶轮旋向、进出口角度(从电机端正视)、工作温度T=…℃(常温可不写)、电动机型号…….等。

　　高温风机及其它特殊风机：全压P=…Pa、流量Q=…m3/h、进口气体密度Kg/m3、传动方式、输送介质(空气可不写)、叶轮旋向、进出口角度(从电机端正视)、工作温度T=.....℃、瞬时最高温度T=…℃、进口气体密度□Kg/m3、当地大气压(或当地海拨高度)、含尘浓度、风机调节门、电动机型号、进出口膨胀节、整体底座、液力偶合器(或变频器、液体电阻启动器)、稀油站、慢转装置、执行器、启动柜、控制柜….等。

　　风机高转速注意事项(B、D、C传动的)

　　1、4-79型：2900r/min ≤5.5号;1450 r/min ≤10号;960 r/min ≤17号;

　　2、4-73、4-68型：2900r/min ≤6.5号;1450 r/min ≤15号;960 r/min ≤20号;

　　风机常需用的计算公式(简化，近似，一般情况下用)：

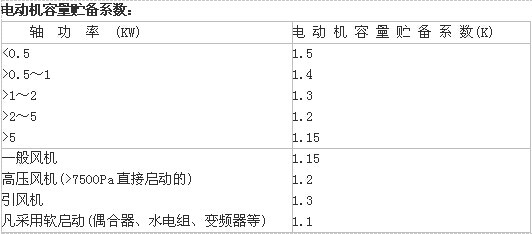

　　1、轴功率:

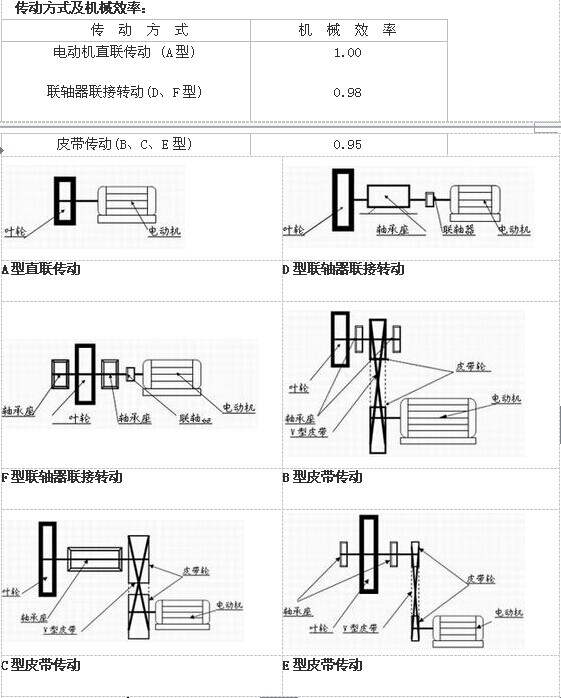

　　注:0.8是风机效率,是一个变数,0.98是一个机械效率也是一个变数(A型为1,D、F型为0.98,C、B型为0.95)

　　2、风机全压：(未在标准情况下修正)

　　式中:P1=工况全压(Pa)、P2=设计标准压力(或表中全压Pa)、B=当地大气压(mmHg)、T2=工况介质温度℃、T1= 表中或未修正的设计温度℃、760mmHg=在海拔0m,空气在20℃情况下的大气压。

　　2.1海拨高度换算当地大气压：

　　(760mmHg)-(海拨高度÷12.75)=当地大气压 (mmHg)

　　注:海拔高度在300m以下的可不修正。

　　1mmH2O=9.8073Pa 、 1mmHg=13.5951 mmH2O 、760 mmHg=10332.3117 mmH2O

　　2.2风机流量0～1000m海拨高度时可不修正;1000～1500M海拨高度时加2%的流量;

　　1500～2500M海拨高度时加3%的流量;2500M以上海拨高度时加5%的流量。

　　比转速:ns

　　注: ρ气体密度(Kg/m3);公式:P1=P2×1.2/ρ、ρ=1.2×(273+T2)/(273+20)

　　20℃=1.2、50℃=1.089、80℃=0.996、100℃=0.943、150℃=0.813、200℃=0.743、250℃=0.672、280℃=0.636、300℃=0.614、350℃=0.564。

　　压力系数:

　　ψ=压力系数、P=全压(Pa)、ρ=气体密度(Kg/m3)、U=叶轮外缘园周速度(m/s)。

　　风机最大扭矩:

　　550×电机功率÷转速=….Nm(一般是大型电机,或用户需要的)

　　风机的动载荷系数:

　　2900转是0.5、1450转是0.25、960转是0.175、580转是0.0875

　　调节门的扭矩:

　　Tmix=(2～2.5)×10-6×Q3/2×P=….N.m

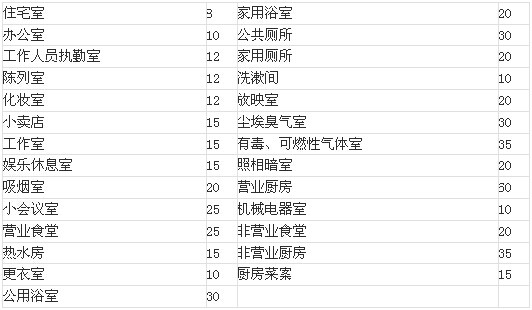

　　“空气调和、卫生工学”标准

　　每平方米地面面积的换气量(米³/时•米²)

　　风机刚开始工作时轴承部位的振动很小，但是随着运转时间的加长，风机内粉尘会不均匀的附着在叶轮上，逐渐破坏风机的动平衡，使轴承振动逐渐加大，一旦振动达到风机允许的最大值11mm/s时(用振幅值表示的最大允许值如下)，风机必须停机修理(清除粉尘堆积，重做动平衡)。因为这时已是非常危险的，用户千万不可强行使用。在风机振动接近危险值时，有测振仪表的会报警。

　　风机轴承振动的最大允许值为：

　　(1)用轴承震动速度有效显示时为：11mm/s。

　　(2)用轴承振幅显示时为以下值：

　　a. 电机同步转速为3000转/分时：最大允许值为：0.1mm(双振幅)

　　b. 电机同步转速为1500转/分时：最大允许值为：0.2mm(双振幅)

　　c. 电机同步转速为1000转/分时：最大允许值为：0.31mm(双振幅)

　　d. 电机同步转速为750转/分时： 最大允许值为：0.4mm(双振幅)

　　e. 电机同步转速为600转/分时： 最大允许值为：0.5mm(双振幅)

　　f. 电机同步转速为500转/分时： 最大允许值为：0.6mm(双振幅)

　　风机的轴承温度正常时为≤70℃，如果一旦升高到70℃，有电控的应(会)报警。此时应查找原因，首先检查冷却水是否正常?轴承油位是否正常?如果一时找不到原因，轴承温度迅速上升到90℃，有电控的应(会)再次发出报警、停车信号。

　　风机开车、停车或运转过程中，如发现不正常现象应立即进行检查，检查发现的小故障应及时查明原因设法消除。如发现大故障(如风机剧烈振动、撞击、轴承温度升剧烈上升等)应立即停车进行检查。

　　风机首次运行一个月后，应重新更新更换润滑油(或脂)以后除每次拆修后应更换外，正常情况下1～2月更换一次润滑油(或脂)，也可根据实际情况更换润滑油(或脂)。

　　正确的维护、保养，是风机安全可靠运行，提高风机使用寿命的重要保证。因此，在使用风机时，必须引起充分的重视。

　　叶轮的维修、保养

　　在叶轮运转初期及所有定期检查的时候，只要一有机会，都必须检查叶轮是否出现裂纹、磨损、积尘等缺陷。

　　只要有可能，都必须使叶轮保持清洁状态，并定期用钢丝刷刷去上面的积尘和锈皮等，因为随着运行时间的加长，这些灰尘由于不可能均匀地附着在叶轮上，而造成叶轮平衡破坏，以至引起转子振动。

　　叶轮只要进行了修理，就需要对其再作动平衡。如有条件，可以使用便携试动平衡仪在现场进行平衡。在作动平衡之前，必须检查所有紧定螺栓是否上紧。因为叶轮已经在不平衡状态下运行了一段时间，这些螺栓可能已经松动。

　　机壳与进气室的维修保养

　　除定期检查机壳与进气室内部是否有严重的磨损，清除严重的粉尘堆积之外，这些部位可不进行其他特殊的维修。

　　定期检查所有的紧固螺栓是否紧固，对有压紧螺栓部的风机，将底脚上的蝶形弹簧压紧到图纸所规定的安装高度。

　　轴承部的维修保养

　　经常检查轴承润滑油供油情况，如果箱体出现漏油，可以把端盖的螺栓拧紧一点，这样还不行的话，可能只好换用新的密封填料了。

　　轴承的润滑油正常使用时，半年内至少应更换一次，首次使用时，大约在运行200小时后进行，第二次换油时间在1～2个月进行，以后应每周检查润滑油一次，如润滑油没有变质，则换油工作可延长至2～4个月一次，更换时必须使用规定牌号的润滑油(总图上有规定)，并将油箱内的旧油彻底放干净且清洗干净后才能灌入新油。

　　如果要对风机轴承作更换，应注意以下事项：

　　在将新轴承装入前，必须使轴承与轴承箱都十分清洁。将轴承置于温度约为70～80℃的油中加热后再装入轴上，不得强行装配，以避免伤轴。

　　其余各配套设备的维修保养

　　各配套设备包括电机、电动执行器、仪器、仪表等的维修保养详见各自的使用说明书。这些使用说明书都由各配套制造厂家提供，本制造厂将这些说明书随机装箱提供给用户。

　　风机停止使用时的维修保养

　　风机停止使用时，当环境温度低于5℃时，应将设备及管路的余水放掉，以避免冻坏设备及管路。

　　风机长期停车存放不用时的保养工作

　　(1)将轴承及其它主要的零部件的表面涂上防锈油以免锈蚀。

　　(2)风机转子每隔半月左右，应人工手动搬动转子旋转半圈(既180°)，搬动前应在轴端作好标记，使原来最上方的点，搬动转子后位于最下方。

　　注：风机轴承型号详见总图。

　　一、风机震动剧烈：

　　1、风机轴与电极轴不同心。

　　2、基础或整体支架的刚度不够。

　　3、叶轮螺栓或铆钉松动及叶轮变形。

　　4、叶轮轴盘孔与轴配合松动。

　　5、机壳、轴承座与支架，轴承座与轴承盖等联接螺栓松动。

　　6、叶片有积灰、污垢、叶片磨损、叶轮变形轴弯曲使转子产生不平衡。

　　7、风机进、出口管道安装不良，产生共振。

　　二、轴承温升过高：

　　1、轴承箱振动剧烈

　　2、润滑脂或油质量不良、变质和含有灰尘、沙粒、污垢等杂质或充填量不当。

　　3、轴与滚动轴承安装歪斜，前后两轴承不同心。

　　4、滚动轴承外圈转动。(和轴承箱摩擦)。

　　5、滚动轴承内圈相对主轴转动(即跑内圈和主轴摩擦)

　　6、滚动轴承损坏或轴弯曲。

　　7、冷却水过少或中断(对于要求水冷却轴承的风机)。

　　8、机壳或进风口与叶轮摩擦。

　　三、电动机电流过大或温升过高：

　　1、启动时，调节门或出气管道内闸门未关严。

　　2、电动机输入电压低或电源单相断电。

　　3、风机输送介质的温度过低(即气体密度过大)，造成电机超负荷。

　　4 、系统性能与风机性能不匹配。系统阻力小，而留的富裕量大，造成风机运行在低压力大流量区域。
