导语：FBCZ系列煤矿地面用防爆抽出式轴流通风机，具有性能好、高效节能的特点，广泛应用于煤矿、金属矿山及各类工业场所。转化果平台推荐的《FBCZ系列煤矿地面用防爆抽出式轴流通风机》，其机叶轮采用技术领先的三元流体气动设计，结构合理，具有先进的动叶调节系统和优良的空气动力性能，运行平稳，噪音低，调节范围广，是煤矿、金属矿及其它矿井高效排出有害气体，确保作业环境健康安全的理想通风设备。

FBCZ系列煤矿地面用防爆抽出式轴流通风机

矿井通风系统中的主通风机需要全天候运行，是煤矿的主要耗能设备。随着矿井向大型化、现代化发展，配套的主通风机也日趋大型化。在此情形下，研发安全高效、节能低耗的大中型永久性主通风设备极为必要。这种新型设备应具备类似长轴风机的高效、节能、安全优势，同时拥有对旋风机成本低、结构简单、安装便捷的特点。

FBCZ系列煤矿地面用防爆抽出式轴流通风机（短轴矿用主通风机）符合国家倡导的节能低碳高质量发展要求，对矿井的安全、高效及可持续发展意义重大。

一 产品介绍

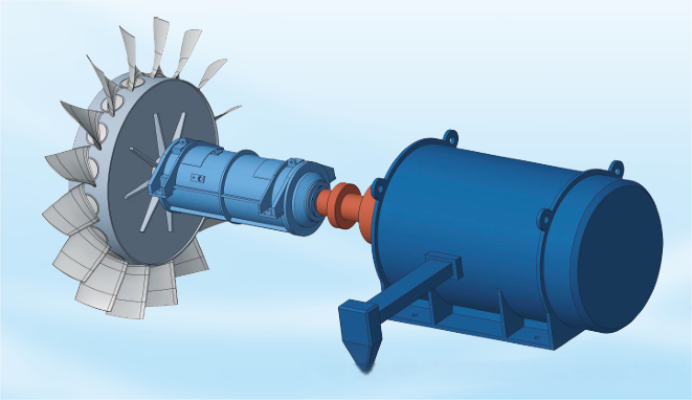

FBCZ系列短轴矿用主通风机是一种矿井专用高效安全通风机，主要由集流器、主机体、扩散器、轴承箱、传动轴、电机等部件组成。

采用单电机单叶轮内置的结构，配置轴承箱承载叶轮旋转载荷和轴向力，采用稀油站强制循环润滑，可以通过拖轮安装在导轨上露天放置。充分结合了对旋风机结构优点和长轴风机的性能优势，结构设计合理，简单紧凑，气动性能优越、配套设施完善，安装维护便捷，综合造价低。设备运行本质安全、长期运转稳定可靠、实际使用高效节能、现场操作简单智能。

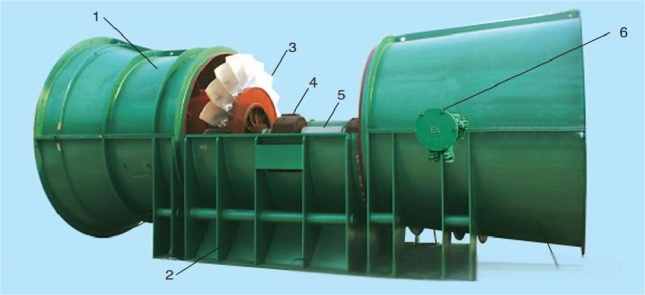

1.集流器 2.主机下部 3.叶轮 4.轴承箱 5.传动轴 6.电机 7.扩散器

外型尺寸示意图

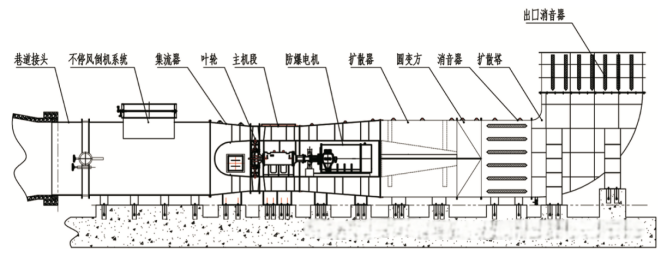

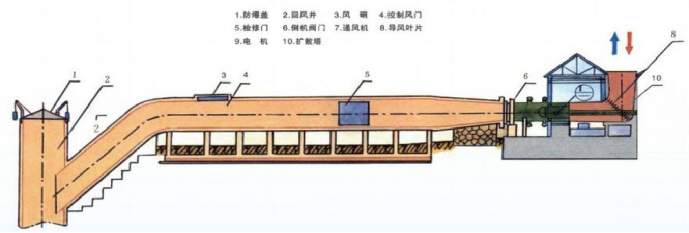

风机安装示意图

二 产品特点

1.量体裁衣、量身定制

根据矿井通风的参数区段，采用先进的计算方法，优选出低压、中压、高压三大系列成熟高效、大量实践验证的优秀叶型可供选择和配套。

2.领先的气动设计

采用国际领先的三元流气动技术设计的大截面翼型叶片，高效运行范围宽广；特别适用于矿井不同时期大跨度累进式通风需求。

3.多样化的性能调节手段

（1）变频+动叶液压自动调节；

（2）变频+动叶停机一次联调；

（3）软启+动叶液压自动调节完备的辅助保障系统。

4.完备的辅助保障系统

（1）强制润滑系统：稀油站(加热、冷却、双油泵)、电机油脂自动注油器；

（2）驱动及制动系统：YBF系列防爆电机、双膜片联轴器、手电动两用柔性防爆制动器；

（3）监测控制系统：轴承测温测振及声音频谱、油站油压油温液位及回流状态监测、防喘振预警干预装置；

（4）智能控制系统：一键启动、一键倒机、一键反风、不停风倒机、远程监视监控、无人值守。

5.电机内置结构

将风机电机置于耐压隔流腔内，隔绝矿井含瓦斯风流，提升防爆性能。隔流腔设自动通风风道，实现高效散热与导流，保障风机安全运行。非煤矿可依输送介质灵活调整结构。

6.采用分段组合式结构

风机整体采用分段组合式结构，机壳水平剖分，电机底座设计有调整机构，安装方便。在通风机进风侧配置检修窗，方便检修。

7.传动轴承拆装方便

风机更换传动轴承时，只需吊开主体上半部分，叶轮、轴承座、联轴器完全暴露出来，轴承座为中间剖分结构，易于拆卸轴承，联轴器为膜片联轴器，拆卸方便。

三 产品配套

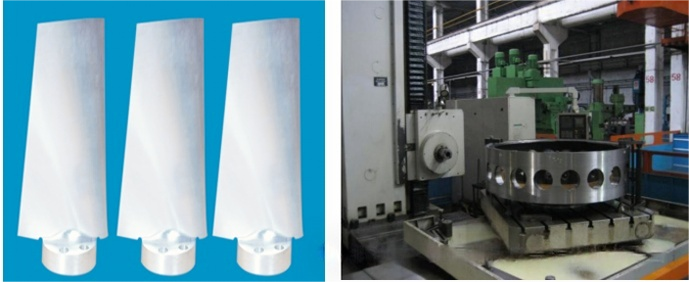

1.叶片材质选用锻造铝合金或锻钢，经多轴联动数控加工中心精加工而成，消除了设计到加工的误差，同一轮毂上的叶片型线一致性好，大大提高了风机的气动性能。也可选用焊接叶片或铸铝。

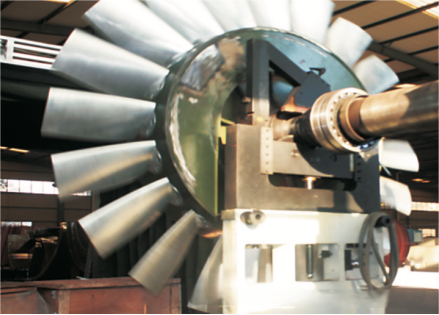

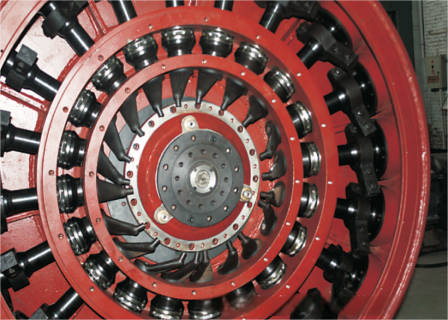

2.轮毂材质为16Mn，采用先进的焊接工艺，并通过焊后退火消除焊接应力；采用大型立车、数控镗铣床等精密设备精加工而成，确保叶片在轮毂上定位准确、分布均匀。球型轮廓表面确保了风机良好的气动性能。

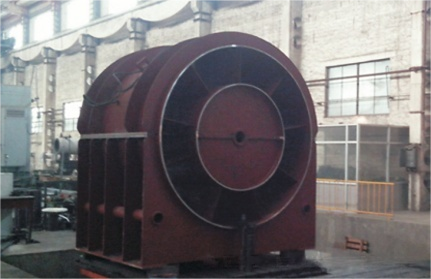

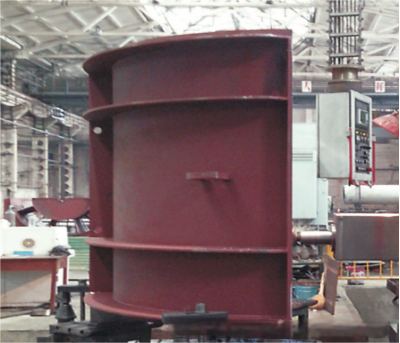

3.机壳材质采用优质结构钢，为焊接结构，用大型退火炉消除焊接应力。

4.解体面、轴承座固定面经大型龙门铣加工，与叶轮配合的机壳面经大型立车加工，确保叶轮和机壳的径向间隙符合要求。

5.从轮毂制作→装入叶柄→装入调整机构→安装叶片，风机的每个轮廓、轴、叶片都单独进行平衡实验并严格记录，每片叶片单独进行力矩称重并经过计算机排序，在这个过程中，需要多次进行动平衡校正，确保叶轮运行平稳可靠。

四 推广价值

矿用系列轴流式通风机高效节能，运行成本低，符合绿色低碳的发展要求。安全可靠的隔爆设计确保了在爆炸性气体环境中的安全运行，提升了作业环境的安全性和舒适度。风机结构紧凑、便于安装维护，节省了空间和时间成本，提高了稳定性和耐用性。智能化控制技术的应用提高了管理效率，降低了人工成本，确保了风机的稳定运行。该系列风机广泛的适用性满足了不同工业场所的需求，在工业领域具有很好的推广价值。
